クランプ型リークメータを使った測定(探査）の勘所も学べる，

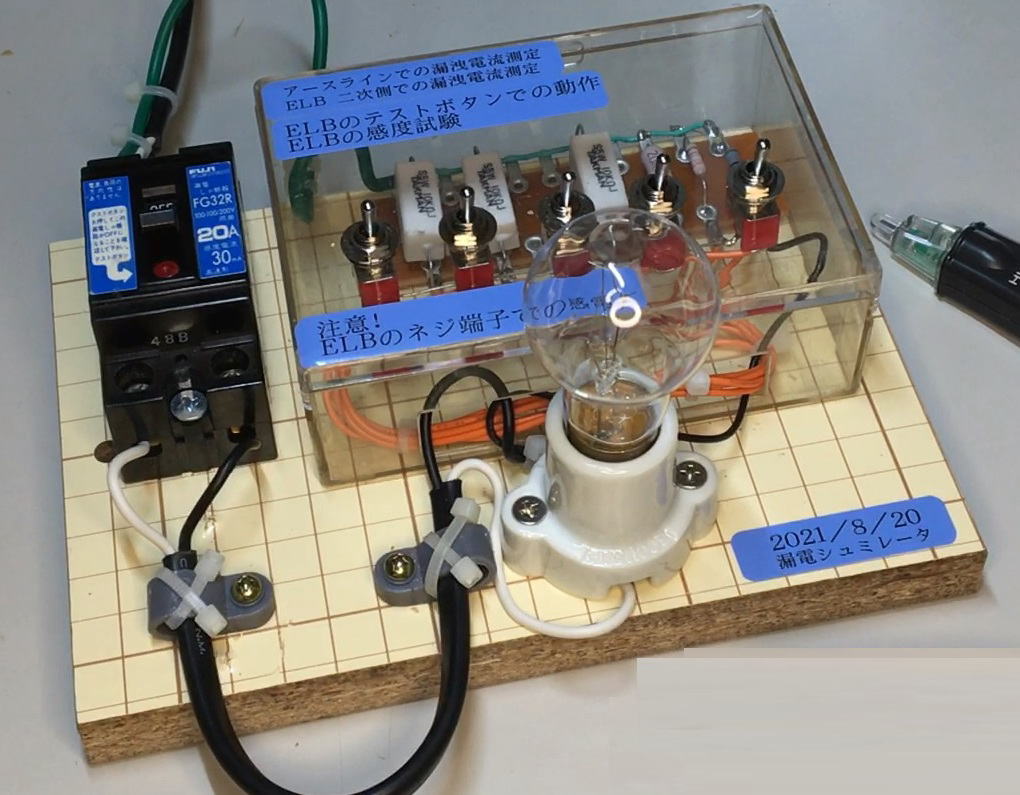

漏電遮断動作体験器を作ってみました。
 図の出展：出展：日本クレーン協会のWebページから引用 |
漏電遮断器（ＥＬＢ）のテストボタンについて テストボタンを押すと， 零相変流器の外側（バイパスルート）でリーク電流相当の テスト電流が流れ， 零相変流器の中を通る２線の電流バランスが崩れる。 これを漏電電流として検出して遮断動作を行うしくみ。 このしくみを， 外だししたのが、本器の動作原理になります。 |
 |
漏電遮断動作体験器について 上記のテストボタンによる遮断動作の原理を用い， 漏電遮断器の外部に， 右端のＳＷから ０．５ｍＡ ２．５ｍＡ ５ｍＡ １０ｍＡ ２０ｍＡ のリーク電流を流すテストＳＷをもうけたもの。 Ｄ種接地ラインを模したラインには緑色の線材， また充電側のラインは黒色の線材を用いいます。 クランプ型リークテスタと 検電器を用いて， ・漏電遮断器の動作体験 ・遮断動作電流 ・漏洩電流の測定 などの体験ができます。 |
 |
