大型ＬＯＯＰアンテナのインダクスタンス の謎
LOOPｱﾝﾃﾅのｲﾝﾀﾞｸﾀﾝｽを測定してみました。
左右の写真が示すように測定値が
１３μH～１４μＨの間で変動し，安定しません。
強力なラジオ放送波の影響？
あるいは
大型ＬＯＯＰアンテナと大地（金属屋根など）間
の浮遊容量が影響？
（2010/07/11）
ＬＯＯＰアンテナのインダクタンス実測値が １３μH～１４μＨ は 小さすぎる・・ハテ？
・ 直列共振コンデンサＶＣ２（280pＦmax）の実測値 ９２.5pF と ＬＯＯＰアンテナの実測値（１３～１４μH）で
共振周波数を計算すると 4，425KHz ・・・1，260KHZの3.5倍！ インダクタンス値がおかしい・・・？
・ 受信周波数が高いほど，ＶＣ２の実測値が小さすぎる傾向もある

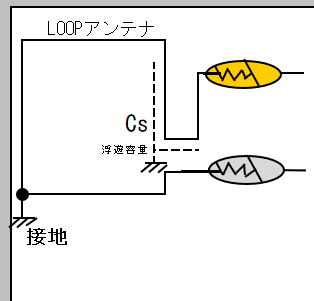

→ デルタ・ループアンテナの大地間_浮遊容量Ｃｓ が存在すると
考えると，理屈に合うような・・・
・ ちなみに
現行の面積７０㎡のデルタ・ＬＯＯＰアンテナのインダクタンス（計算値）が１３６μＨ （初期の 90㎡だと175μＨ）
との値を弾き出した インダクタンス計算ツールあり・・・。
・ ＲＦレベル計(ML69A)に直列共振コンデンサを介して放送波の受信レベルが
最大レベルとなるよう可変コンデンサを調節。
このときの静電容量をキャパシタンスメータで測定。
測定結果： 300pＦ NHK第２（891KHZ）
インダクタンスを計算 → 106μH
・ 受信機内臓の直列共振ＶＣの静電容量を実測
1260KHZに共振時 92.5pＦ 891KHZに共振時 293pＦ
・ そこで

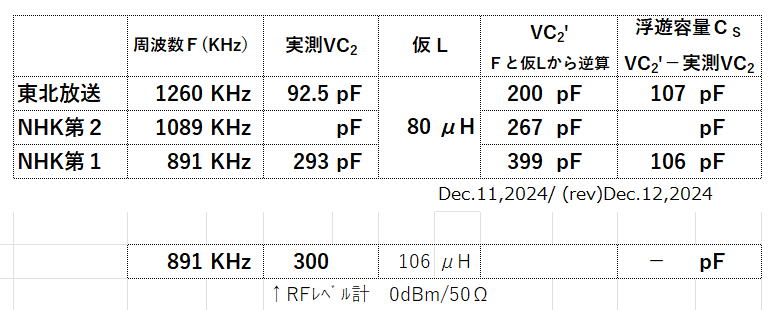

仮Ｌ値（50～150μＨ）と周波数Ｆ（1260, 891KHZ）との組み合わせで 浮遊容量ＣＳの値が
収束する 仮Ｌ値を探した結果がこの表
結果は
仮Ｌ＝80μＨ， 浮遊容量ＣＳ＝106～107ｐＦ
・ ちなみに，ＲＦレベル計のAC100V電源は
耐雷トランス（絶縁トランス）を用いて商用電源経由の目的外信号を軽減して測定。
ＲＦレベルは ０～＋1dＢmの間で揺れていたので， 0dＢｍ/50Ωと記録。

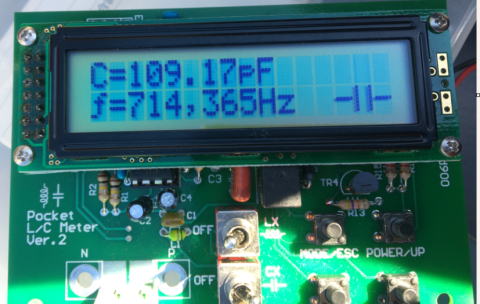

静電容量の測定：
ストロベリー・リナックス社製 Ｌ／Ｃメータキット（Ver2.0）
耐雷トランス：
音羽電気工業 100V：100V 相間に静電シールドあり
ＶＣ２について：
受信機内臓の直列共振用のポリバリコン
2024年現在 規格_最大280pＦ（実測300pF） ・・・・・2局プリセット切替え方式改修時にポリバリコン更新
2000年時点 規格_最大200pF ・・・・・初号機
必要により100～200pの磁気コンを並列にして
使用との記載を回路図のページに残している・・・。
2000年当時はＬＯＯＰアンテナのスロープ部や給電線の直下にある屋根が瓦屋根
だったので，大地間浮遊容量ＣＳが小さく，ＮＨＫ第１（892KHZ）ではVC2の最大容量
が200PFでは不足気味だったのだと推察。
この後，
自宅の耐震強度確保のため行った屋根の軽量化（瓦→ガルバニム鋼鈑）に加え
ソーラーパネルの設置（架台・金属屋根の接地配線）により，
ＬＯＯＰアンテナのスロープ部と給電線の下に位置する金属製屋根間の浮遊容量ＣＳ
が無視できない大きさ（105pＦ前後）に増加したとの考察に至りました。
これが，
東北放送ラジオ受信時のメータ振切れを見れなくなった原因か。
測定場所 ２Ｆ屋根の上
測定区間 デルタ・ループのスロープ引き留め付近を切断し
２Ｆ居室内まで伸びている給電線と金属屋根間の静電容量を測定
測定日 2024-11-26
備考 同区間、静電容量を低減すべく張替した後に測定したもの。
張替え前の給電線は残置してあるが・・・測定しなかった・・。
感触としては，２０～３０pＦ低減（受信機側で20pＦ程不足したので）

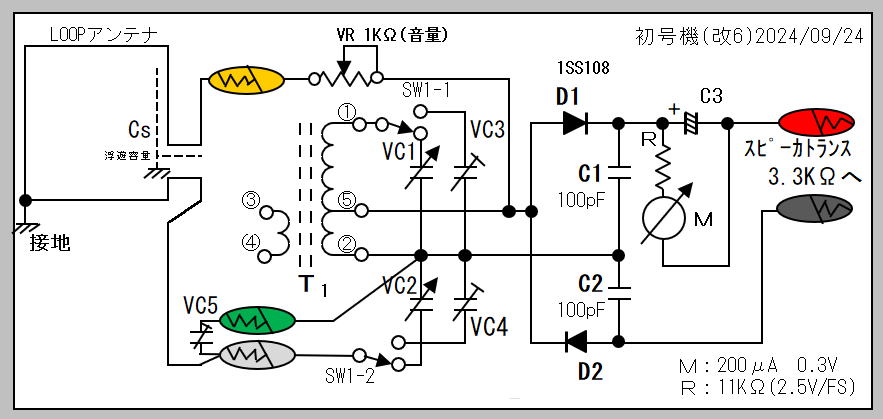

Ｃ１，Ｃ２は従来０．００１μＦ →100pＦに交換
ＶＣ５の実測値は20pF
ＬＯＯＰアンテナ（主に給電線部）の金属屋根間_浮遊容量ＣＳ 低減を目的とした配線変更後，
ＶＣ２（891KHZ受信用）が容量不足となった為 ＶＣ５を付加した

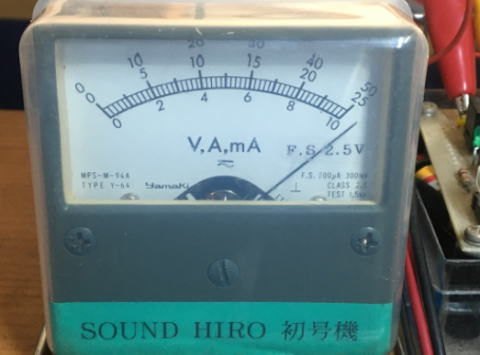

この結果，久々にメータが振り切れる（時報の際など）ようになった ・・・2024/12/11
ＮＨＫ第一(891KHz） 無音時2.5V 音声アリ2.5V越
