【無電源ＦＭラジオの試験調整用に 安価な簡易ＳＧ がほしい】
（工事中・・・）
書き出し：2023-11-12
改 版 ：2023-11-20
・ ａｉｔｅｎｄｏ ＦＭ（ステレオ）トランスミッタ ＤＳＰ１０８ＴＡ（950円_送料別）を
ＦＭラジオ試験調整用ＳＧに仕立てる。
・ 出荷時に ８７〜１０８ＭＨz設定となっている・・・
⇒ ７６．５〜１０８ＭＨzに
比較的簡単に設定変更できました。 記：2023-11-17
・ 参考まで 電波が著しく微弱な無線局（免許を要しない無線局）について
・ ＳＧとして必須なＲＦ出力調整用 可変ＡＴＴ（アッテネータ）の付加について
無電源ＦＭラジオ用としては ０〜２０dＢ 程度，
ＦＭステレオチューナーだと４０〜８０dＢ 程度の可変ＡＴＴが必要。
今回は
手持ちの可変ＡＴＴ（50Ω 0.1dＢ 〜 ８１dＢ）を介在させることで解決。
・ トランスミッタモジュールのシールドの要否・・・・無電源ＦＭラジオ用ＳＧとしては不要。
・ 周波数偏差（誤差）・・・ 数十 ＫＨｚのズレがあったが使用目的からして実用範囲と判断。

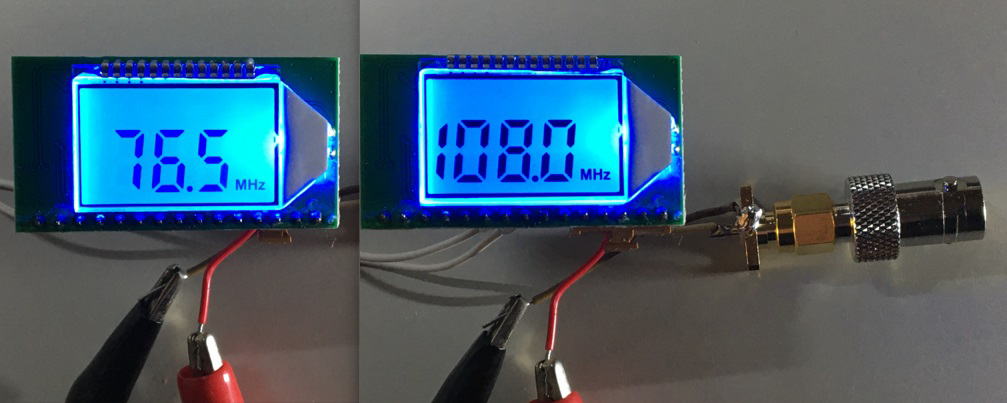

周波数範囲の変更後の様子

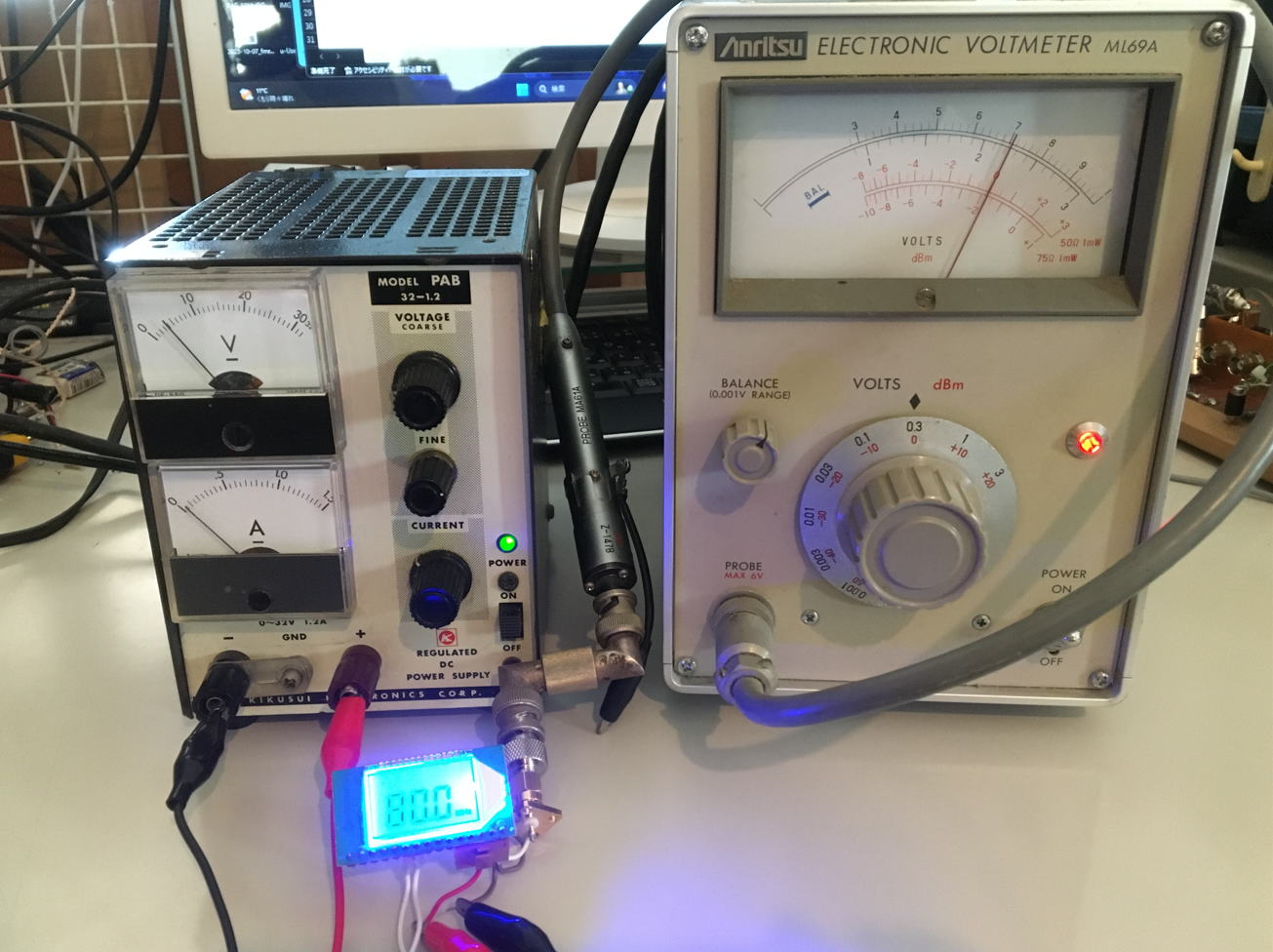

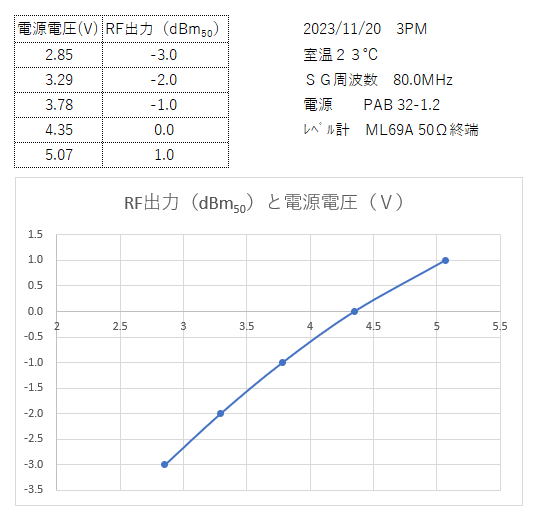

電源電圧（３Ｖ〜５Ｖ）を変化させた際の出力レベル特性を測定しているところ
感度が著しく悪い無電源ＦＭラジオ試験用として必要十分な出力レベルがあると判明。
電源電圧４．３５Ｖのままで、

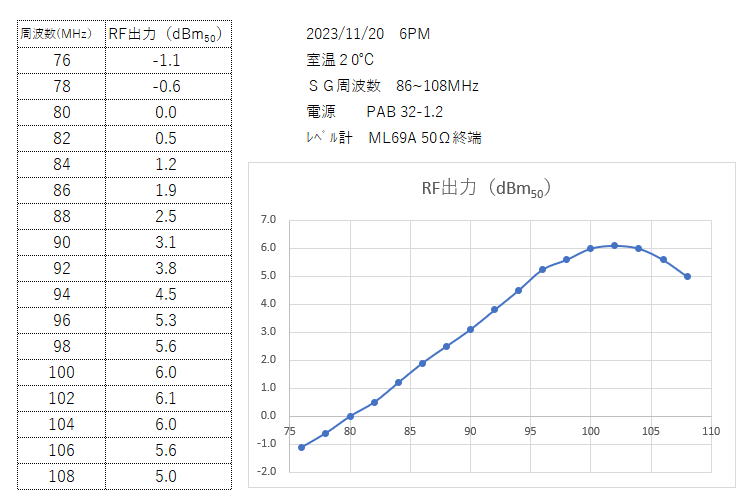

周波数設定を動かした際の，ＲＦ出力レベル変化をグラフにしてみました。
同調回路の3dB帯域測定（±１．５〜２ＭHz）で±０．５dＢほど動くので，
全帯域の100KHZ毎偏差をあらかじめ把握し，実験時に数値補正する使い方が必要？
【雑 感】
・ このベースボードの存在や価格（350円！）を知らず買いそびれてしまいました！
次回 aitendoより何か購入する際に一緒に仕入れたいと思っています。
