無電源ＦＭラジオの工作
ＦＭ放送_受信アンテナの工作new
| 著作権情報 |
| 初版 |
| 2024-01-07 |
【ＦＭアンテナの工作new】 |
| 無電源ＦＭラジオnewからの移植記事 |
| 2023-09-12 |
基準アンテナについて 市販室内用ＤＰ購入 |
| 2023-10-23 |
基準アンテナについて 93.5MHzに調整 |
| ＦＭアンテナの工作newの改版 |
| 2024-01-08 |
150Ωフィーダを用いたＦＭアンテナの技術解説(12)ほかの参考文(13)(14)(15)(16)献を追加 |
| 2024-01-19 |
試作アンテナ①～④ＺＬスペシャルアンテナ の受信電圧測定 |
| 2024-02-06 |
試作アンテナ④’ 導波器付きＺＬスペシヤルアンテナ の受信電圧測定 |
| 2024-02-07 |
試作アンテナ⑤ＬＯＯＰアンテナ登場
試作アンテナ⑤の共振周波数測定→LOOPアンテナの周長延長率解明に挑戦 |
| 2024-02-13 |

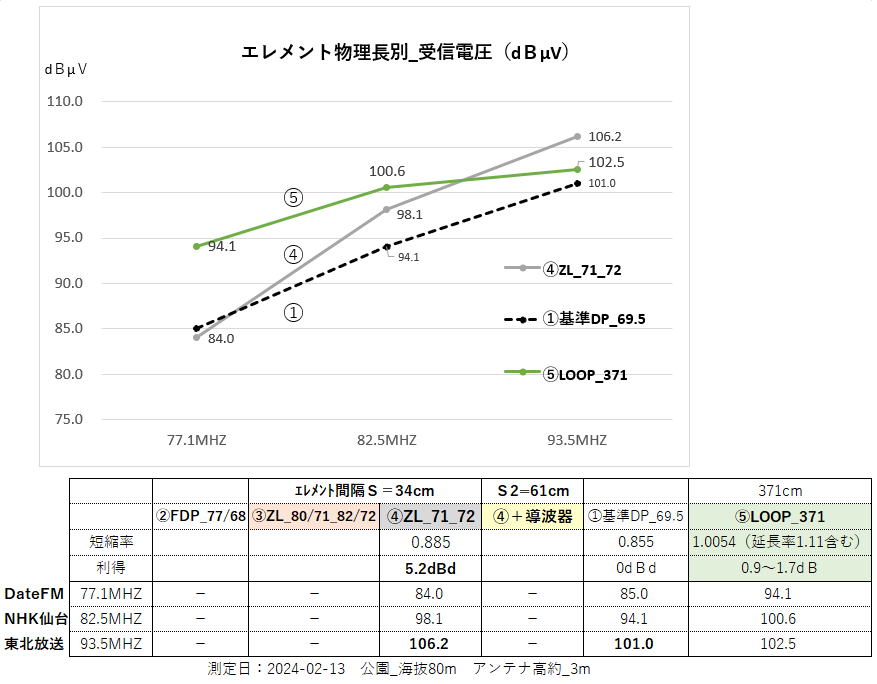

試作アンテナ①④⑤_近所の公園（海抜80m）で受信電圧測定

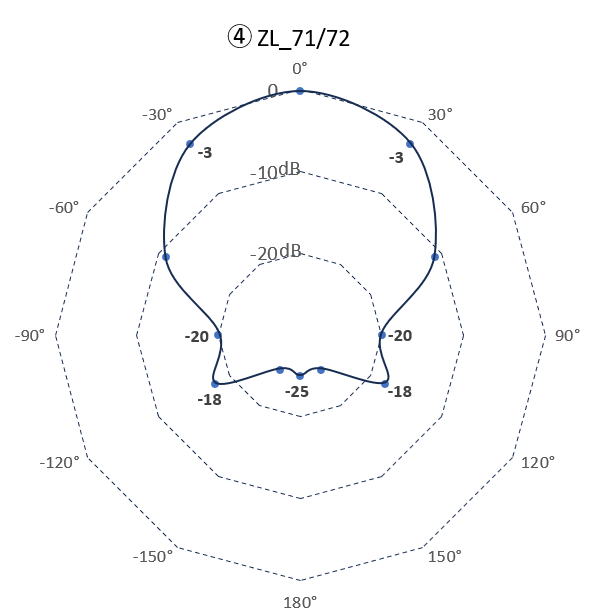

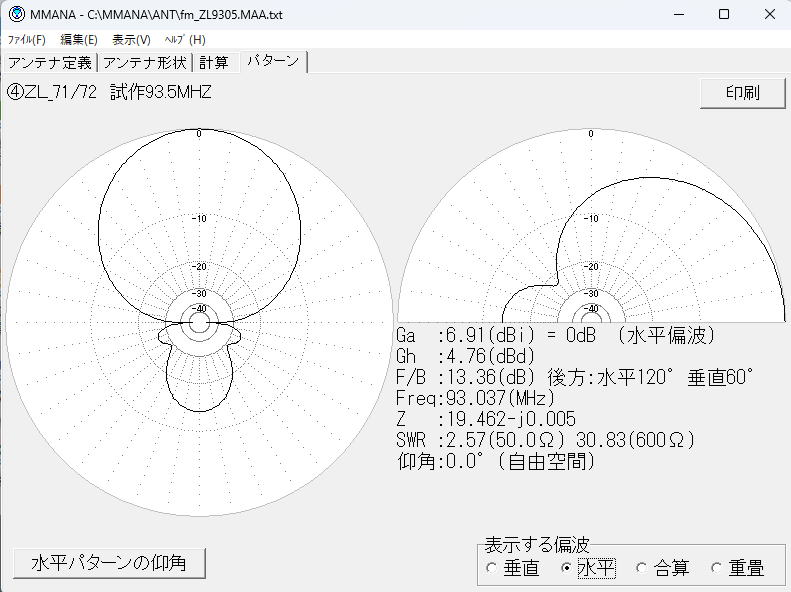

試作アンテナ④_指向特性図，ＭＭＡＮＡによる指向特性シュミレーション |
| 2024-02-27 |
ＦＤＰ（フォールデット・ダイポール） 地上高0.1～2λでの共振周波数変化グラフ作成（ＭＭＮＡシュミレーション）結果から，
共振周波数測定を行いエレメント短縮率を求める際の勘所を考察 |
| 2024-03-15 |
ＦＭゲルマニウムラジオで 20.09kmの受信に成功
・・・・多聞山（海抜４４ｍ，七ヶ浜町)・・・TBC補完FM・NHK-FM_受信成功 ＺＬスペシャルアンテナ使用 |
| 2024-03-20 |
多聞山（たもんざん：海抜４４ｍ，七ヶ浜町)で受信音を録音 |
| 2024-03-27 |
ＦＭゲルマニウムラジオで 27.94kmの受信に成功
・・・・大高森（海抜100ｍ，東松島市) TBC補完FM_受信成功 導波器付きＺＬスペシャルアンテナ使用 |
| 2024-03-31 |
副題を変更 （変更後）無電源ＦＭラジオの遠距離受信に挑戦 （変更前）安価なＦＭアンテナの工作 |
| 2024-04-16 |
マルチパス起因の酷い歪音の低減につながる同調コイルのインダクタンス値と
同調時のＶＣ容量の関係性について，まだ追い込み余地がある事に気づき，同調コイルを新たに巻き直して交換
（同調上限を 120MHz→96MHzに変更） ・・・ かなり良くなった感じ！！ |
| 2024-04-17 |
近所の城址公園で，音声録音・参考映像撮影しました。 仔細は・・・こちらのページ
著しい酷い歪音（強いマルチパス起因）をなかなか克服出来なかった難所。
３素子アンテナの指向性と検波効率を追求した（12回巻き）同調コイルにより
→ 過去最良の音質と音量に到達（総合評価５） |
| 2024-04-21 |
58kmの受信に成功
・・・・牡鹿半島_御番所公園_展望台（５８Ｋｍ）での
TBC補完FM_ほか計３局_受信成功 導波器付きＺＬスペシャルアンテナ使用
ＴＢＣ補完ＦＭとＮＨＫ-FM仙台は，マルチパス起因による歪音に見舞われましたが，
4月16日実施の選択度ＵＰが功を奏し３局の放送をアンプを介さないイヤホンで聴き取できました。
実測データほか資料は順次反映中・・・。
特記事項：
93.5MHZ用3素子アンテナで，だめもとでむりやり受信した DateＦＭ（77.1MHz）は
受信電圧が会話聴き取り限界
（会話判読限界）より僅か＋3.2dＢの８３dＢμVでの受信でしたが，マルチパス歪音が少ないクリアーな受信音に助けられました。 |
| 2024-04-24 |
原点回帰という言葉が合っているか？ですが・・・初めて至近距離での受信実験を実施。
マルチパス歪が無縁と思われる受信点（１ｋｍ～２ｋｍ）を探して受信実験を行いました。
結果して，
低歪の大きな音を確認することができました。
【製作したＦＭ受信アンテナによる遠距離受信の主な成果】
SINPOコードによる受信状態を表示，マルチパス歪音の状態，録音データの有無などを表記した
表にまとめました。
|
【次に，参考文献や情報など】
参考文献など
(12) http://www.intex.tokyo/notes/antenna/antenna-01.html
ＦＭフィーダアンテナについて
(13) アンテナハンドブック ＣＱ出版 1990.2.10 第8版
(14) https://ja.wikipedia.org/wiki/ダイポールアンテナ
ダイポールアンテナの短縮率(短縮係数）について
(15) https://engineer-climb.com/wave-length/#同軸ケーブルの波長短縮
(16) アンテナ解析ソフト ＭＭＡＮＡ（アンテナ設計シュミレータ）
JE3HHT (xrea.com)
MMANANでアンテナを設計する。 (hi-ho.ne.jp)
(17) https://as76.net/ant/loop_ant.php ・
ループアンテナの特徴・延長率について
(18) https://ja.wikipedia.org/wiki/SINPOコード
BCLの受信報告において用いる受信状態を表すコードについて
(19) https://crystal-set.com/report/o114.htm
5.5kmでの受信成功事例(2010-05)＿再・ゲルマラジオでＦＭ放送を受信したい
(20) http://cgi.tiny.jp/tt/archives/2009_2_23_718.html
13kmでの受信成功事例(2009-02)＿宮澤博士のBlog日記！FMゲルマニウムラジオで13Km受信に成功！
(21) 卓上ボール盤 REXON DP2250R
卓上ボール盤 REXON DP2250R 開封の儀とレビュー - Good Omen Factory
DP2250R取扱説明書.pdf
DP2250R 交換部品
(22) 主な物質の比誘電率 - Wikipedia
(23) 地球の湾曲に関する解説や計算
地球の直径はどれくらい？ | 自然 | 科学なぜなぜ110番 | 科学 | 学研キッズネット (gakken.co.jp)
地上から見渡せる距離 - 高精度計算サイト (casio.jp)
直接波が飛ぶ距離を計算してみる | jh4vaj
http://fun-lemon.tea-nifty.com/blog/2008/01/post_4da3.html
『水平線までの距離』: アイズオンリーのひとり言… (tea-nifty.com)
【 本章の 目 標 】
・ 無電源ＦＭラジオ実験用アンテナ（小型軽量，受信距離延伸チャレンジ用）の自作
アンテナを自作する理由（目的）

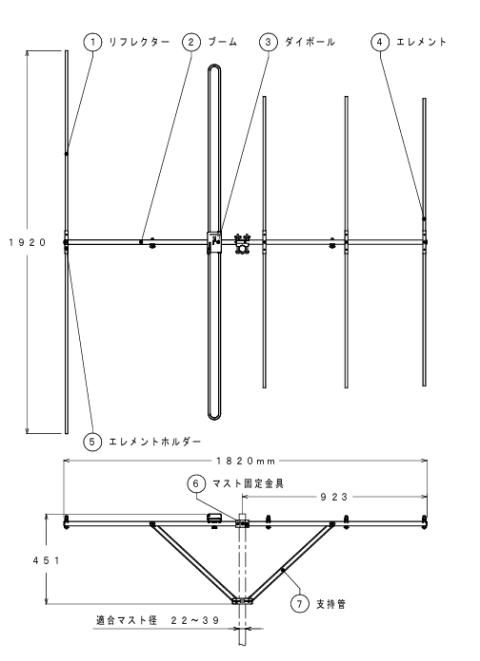

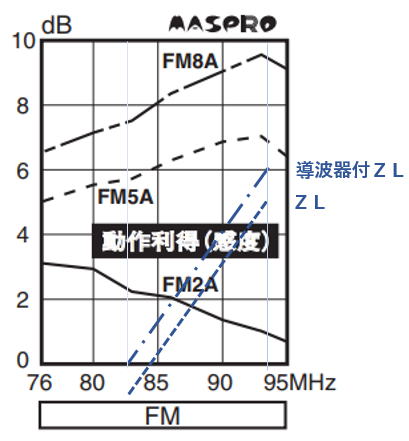

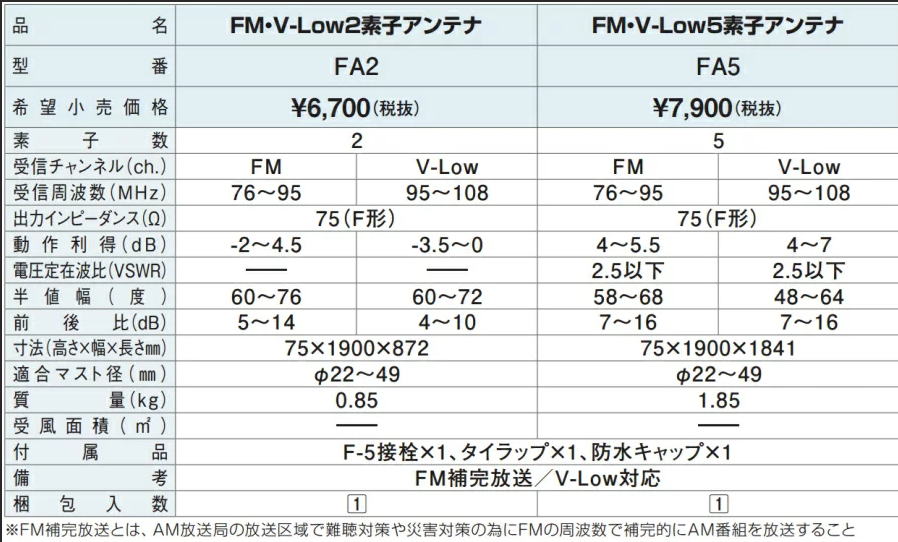

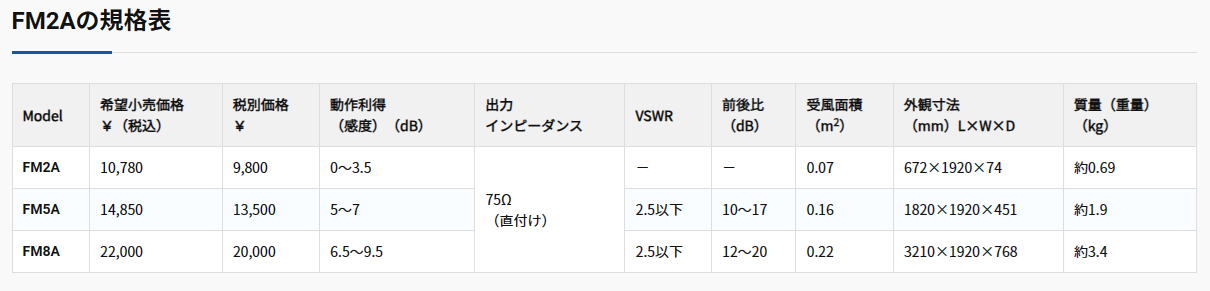

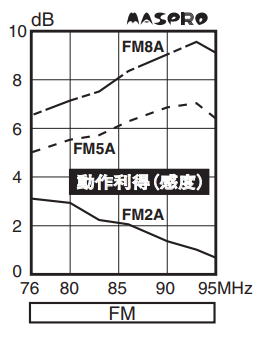

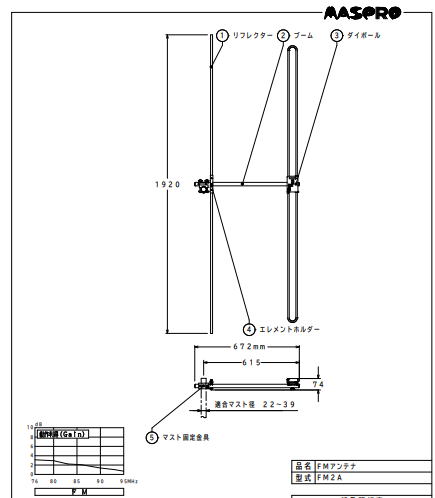

受信距離延伸チャレンジに有効と思われる，５～６dＢdの利得を有する市販アンテナは，
５素子型（素子長１．９ｍ×ブーム長１．８ｍ，重量約２ｋｇ）。
移動先で地上高３～４ｍの高さに市販のアンテナを設営するためには，
相応の強度をもったアンテナポールと支線が必要であり，
受信点を車道の近くに選んだとしても運搬・設営が気軽とは言い難い。
自作の場合，特定周波数専用と割り切れば、５dＢd程度の利得をもつ軽量アンテナは作成可能。
（例： 93.5MHz用 ２素子、素子長１．５ｍ×ブーム長０．４ｍ，重量 ４00ｇ程度）
軽量なアンテナはアルミ製収縮ポール（４．５m）や，軽量なグラスファイバ収縮製ポール（３m程度）
による設営が可能なことから，受信点選定の自由度が大幅に増す。
・ 無電源ＦＭラジオ実験用アンテナ（λ/2ダイポールより広帯域なアンテナ）の製作
９３．５MHzの受信用に準備したダイポールアンテナは，
１１ＭＨz離れた８２．５ＭＨｚで利得が ６dＢ程ダウン！
広帯域なアンテナの形を模索し，基準アンテナとしての活用や，軒下アンテナとしての活用を検討。
【とりくみの_ながれについて 】
1-0 基準アンテナについて
1-1 アンテナ用300Ω平行フィーダを活用したアンテナ製作例を調査
1-2 平行フィーダ・アンテナ（平行フィーダを用いたアンテナ）の試作

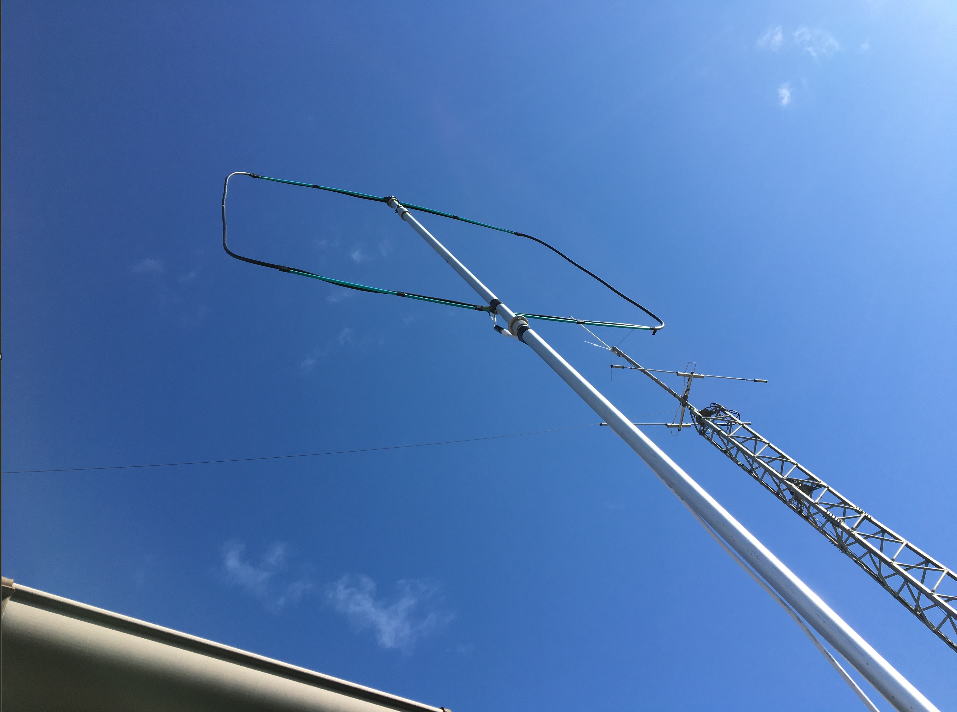

1-3 同軸ケーブルをエレメントに用いたＬＯＯＰアンテナの試作
1-4 試作したアンテナのフィールド試験
【１－０ 基準アンテナについて 】
実験当初（2023-09-12）
この市販ダイポールアンテナ（５００円）を，無調整のまま添木にくくりつけて，
屋外実験用ダイポールアンテナとして使用

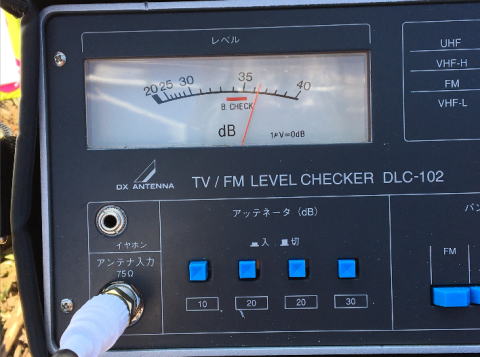

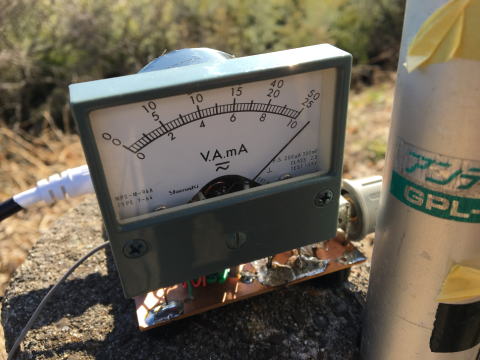

中継コネクタと Ｓ－４Ｃ－ＦＢケーブルを介してレベルチェッカー（DLC-102)や
無電源ＦＭラジオに接続。
購入し無調整のままのダイポールアンテナでの受信結果
・ 自宅２Ｆベランダ（海抜23m）から＋4.5mポール －２６dＢｍ（83dBμV/75Ω）
・ 自宅アマチュア無線鉄塔頂部（海抜32m）で －２０ｄＢｍ（89dBμV/75Ω）
・ 近所の公園（海抜80m）＋２ｍ高さで －１４ｄＢｍ（95dBμV/75Ω）
その後（2023-10-23)、
９３．５ＭＨzでの受信電圧が最大になるようエレメント長を調整→結果 ６９５ｍｍ×２ に調整。
これを基準ＤＰ695 と名前を付け，
試作アンテナの利得（dＢd）を決めるる際の基準アンテナとしても活用することにした
ダイポール比利得（dＢd）＝ 試作アンテナによる入力電圧－基準ダイポールアンテナによる受信電圧
93.5MHZに調整したダイポール（ＤＰ69.5cm）による受信結果
・ 自宅２Ｆベランダ（海抜23m）から＋４．５m高 －２３．２dＢｍ（85.8dBμV/75Ω）・・・ 測定2024-01-27
・ 自宅アマチュア無線鉄塔頂部（海抜32m）で 実績なし
・ 近所の公園（海抜80m）＋３ｍ高さで －８ｄＢｍ（101dBμV/75Ω）・・・・・・ 測定2024-02-07
ちなみに
この被覆導線を使った DP69.5 の全長は １．３９ｍで 0.8664λ/2
エレメントに裸導線を使った場合，その全長は １．５５mで 0.969λ/2
（導線の半径0.3mm 自由空間， ＭＭＡＮＡでシュミレーション）
この差は
被覆材料の誘電率によるエレメント上での伝搬速度の低下によるもの
厳密には，添木材料の誘電率（22)も影響していると思われ，乾燥材の
採用と・雨天使用禁止とすることで、影響を極少にするよう留意しました。
【とりくみ，その１－１】
アンテナ用300Ω平行フィーダを活用したアンテナ製作例を調査
３００Ω平行フィーダを活用した
・ フォールデット・ダイポールアンテナ（ＦＤＰ）
・ ＺＬスペシャルアンテナ（輻射器用FDPと反射器用FDPを位相反転接続した2素子型アンテナ）
・ ＺＬスペシャルアンテナに導波器を追加した３素子型アンテナ
が，今回の受信距離記録延伸チャレンジに適した有力なアンテナと考え製作事例を調査。
アンテナ工作の資材について
※300Ω平行フィーダ：
アナログＴＶ全盛時代にはＶＨＦやＵＨＦアンテナとＴＶの間の給電線として活躍。
構造が単純で安価だが，現在は通販でしか入手できないのが難点。
今回はアンテナのエレメントや位相給電ラインに使用。
オヤイデ電気さん・・・フィーダー300Ω 透明 (oyaide.com)
※７５Ω：３００Ω インピーダンス変換器：
ＤＩＹショップまたは通販で入手できる。
今回の使用目的：
フォールデットダイポールアンテナの給電点（３００Ω）や，
１λループアンテナの給電点（１００～２００Ω）に，
変換器をハンダ付け等により繋ぎ，
７５Ωの同軸ケーブルが接続できるインピーダンスに変換。
※Ｆコネクタ用 中継コネクタ：
※Ｆ／ＢＮＣ 変換コネクタ：

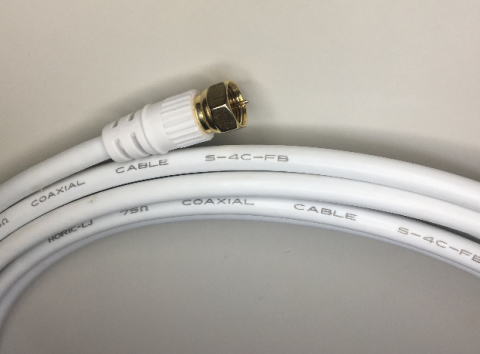

※Ｆコネクタが両端に付いた市販の同軸ケーブルの例
ハードオフのジャンクコーナーで売られていたもの

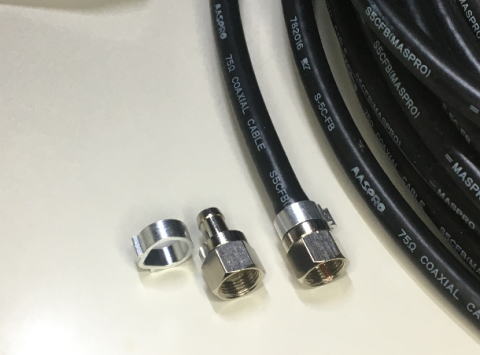

※ケーブルとコネクタを 個別購入し、自分で組付けた例
コネクタはケーブルサイズ（ ４Ｃ とか ５Ｃ )に合ったものを準備要
任意長のケーブルが作れる利点あり
Ｆコネクタの組付け方法の参考Webは・・・・こちら F型コネクタの作り方 | デジミク (tidejionayami.info)

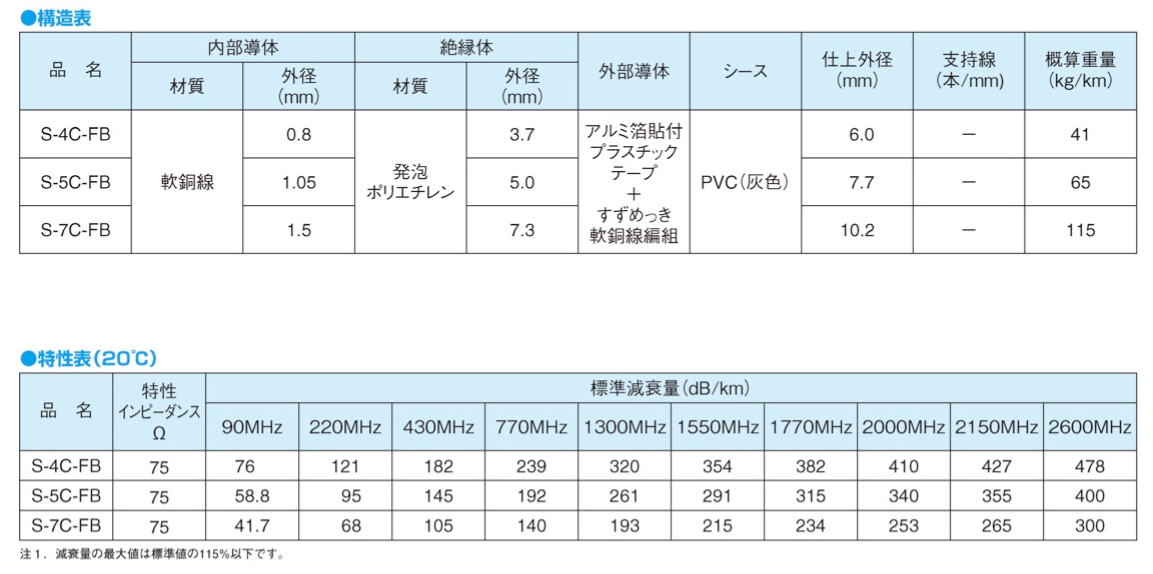

テレビジョン受信用同軸ケーブル フジクラ・ダイヤケーブル 電設資材総合カタログ | FDC (fujikura-dia.co.jp)より抜粋
アンテナ仮設試験用の収縮ポールの例
茶色のグラスファイバー製 収縮ポールは，魚を水中からすくいあげる「
たも網用の収縮ポール」・・・ハードオフで新古品を2,000円で購入
アルミ製の収縮ポールは（CP-45)，アマチュア無線アンテナの移動運用用に30年近く前に購入したものです。

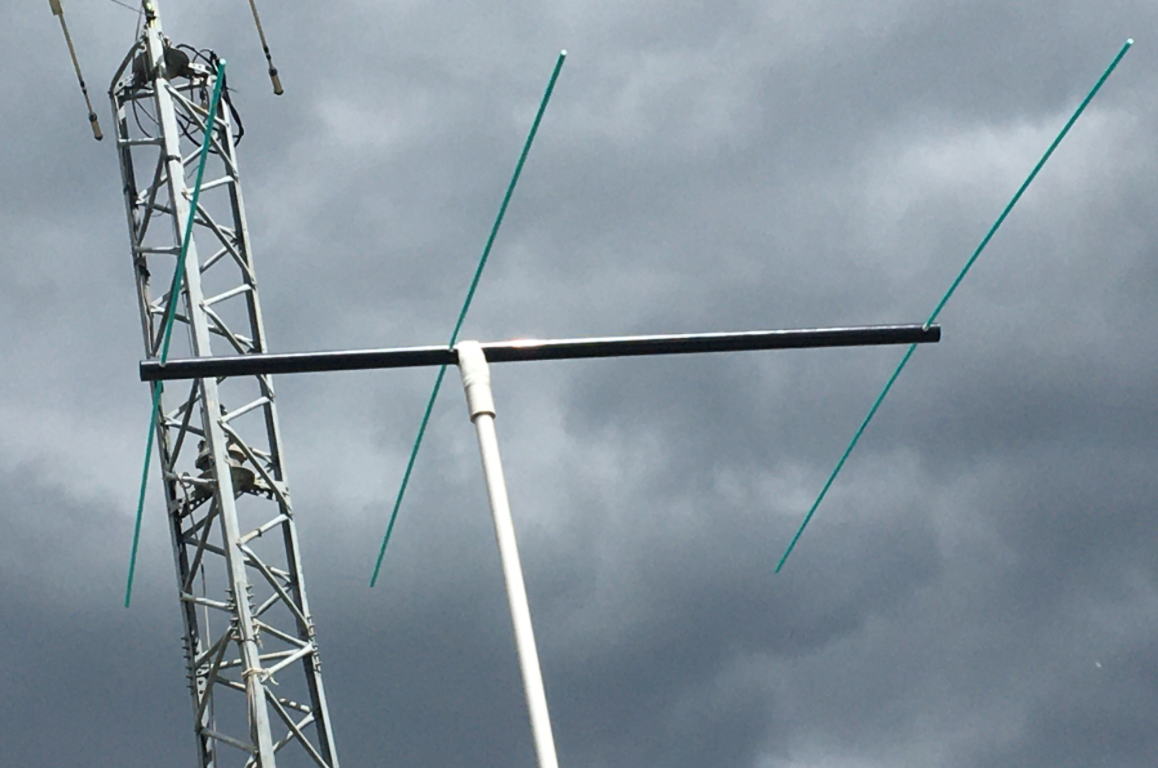

実験用受信アンテナ（ＺＬスペシャル）や市販の5素子ＦＭアンテナを，
地上１３ｍの鉄塔上のアンテナマスト(φ４９)に装柱する際のクロスマウントとして探したもの
定価は2,500円ぐらいですが、amazonだと1,500円ぐらいです。
近所のDIYショップにて 5.5φ×2.1ｍ @118円（税込）
３００Ω平行フィーダーを使ったＦＤやＺＬスペシャルアンテナの
輻射器の全長を算出する際の係数について調査
（副題：同一規格の３００Ωフィーダを使用しているのに，
輻射器の全長を算出する係数にバラつきが見られるのはなぜ？）
参考資料１ 輻射器(Ra）全長 0.434λ
設計周波数 81.53MHz
参考資料２ 輻射器(Ra）全長 0.42λ
設計周波数 82.7MHz
※参考記事の中に、輻射器の波長短縮率に関する以下記載があり
”・・・・・最終的に0.84程度の短縮率になります・・・・”
との記述があり， Ra＝0.42λ と判断しました。
参考資料３ 輻射器(Ra）全長 0.423λ
設計周波数 50.802MHz
|
波 長 |
Ｄ |
S1 |
Ｒa |
Ｓ2 |
Ｒf |
単位 |
出 展 |
|
5.90
|
2.49 |
1.38 |
2.50 |
0.62 |
2.55 |
(m) |
50MHz 3素子_ＺＬスペシャルアンテナ (xrea.com)
300Ωフィーダ使用
ブーム：ＶＰ２５、エレメント：ＶＰ１３
|
|
- |
0.4216 |
0.2337 |
0.4233 |
0.1049 |
0.4318 |
(λ) |
|
|
0.996Ra |
|
|
|
1.02Ｒa |
|
|
参考資料４ 輻射器(Ra）全長 0.442λ
設計周波数 28.5MHz
|
波 長 |
Ｄ |
S1 |
Ｒa |
Ｓ2 |
Ｒf |
単位 |
出 展 |
|
10.52
|
4.45 |
2.00 |
4.65 |
1.18 |
4.76 |
(m) |
28MHz 3素子 ＺＬスペシャルアンテナ
アンテナハンドブック(13) p120
エレメント は300Ωフィーダ
フェーズラインには200Ωフィーダ
ブーム：木製角材 エレメント：竹
|
|
- |
0.423 |
0.１９ |
0.442 |
0.112 |
0.452 |
(λ) |
|
|
0.957Ra |
|
|
|
1.023Ra |
|
|
参考資料５ 輻射器(Ra）全長 0.445λ
設計周波数 〇〇MHz
|
波 長 |
Ｒa |
Ｓ2 |
Ｒf |
単位 |
出 展 |
|
－
|
－ |
－ |
－ |
(m) |
ＺＬスペシャルアンテナ
アンテナ・ハンドブック(13) p369
300Ωフィーダ使用
|
|
－ |
0.445
|
０．１１ |
０．４５４ |
(λ) |
|
|
|
|
1.02Ｒａ |
|
|

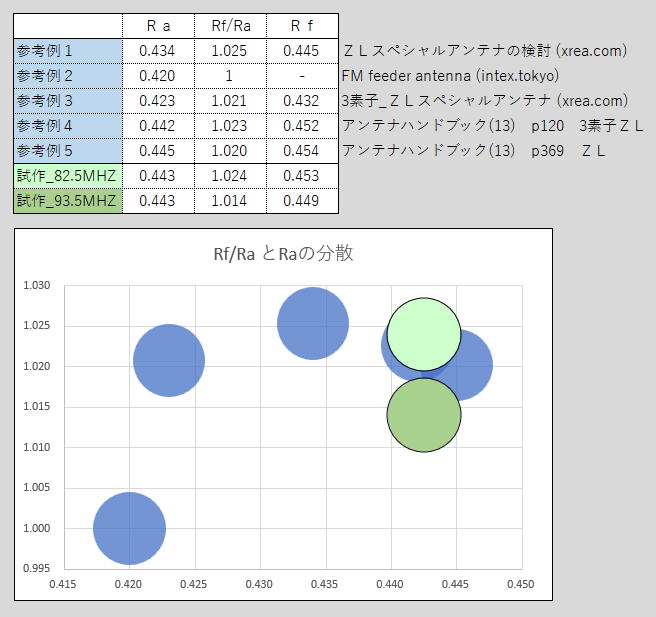

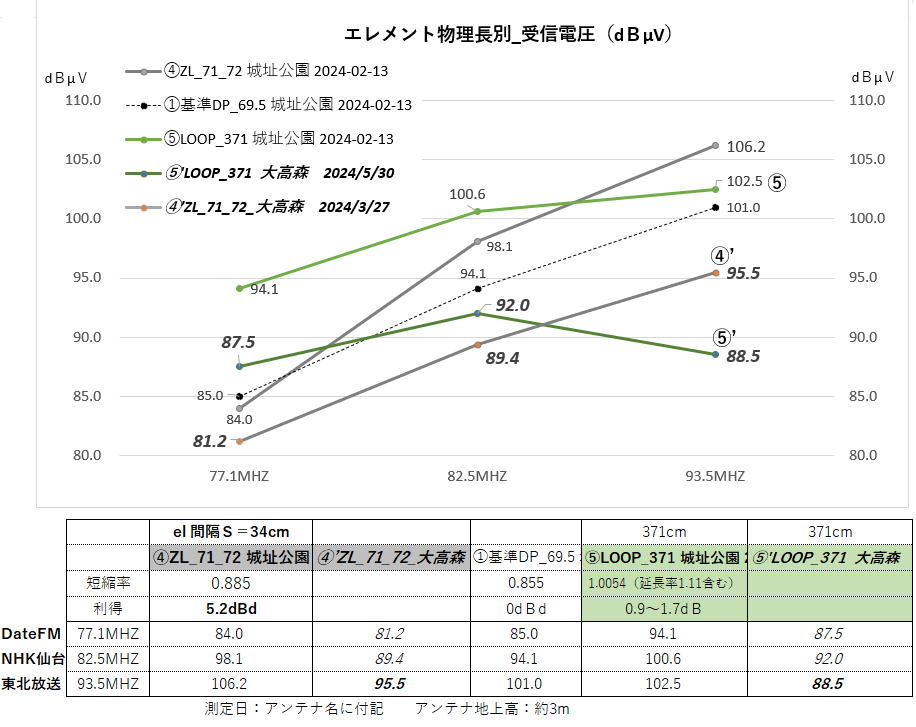

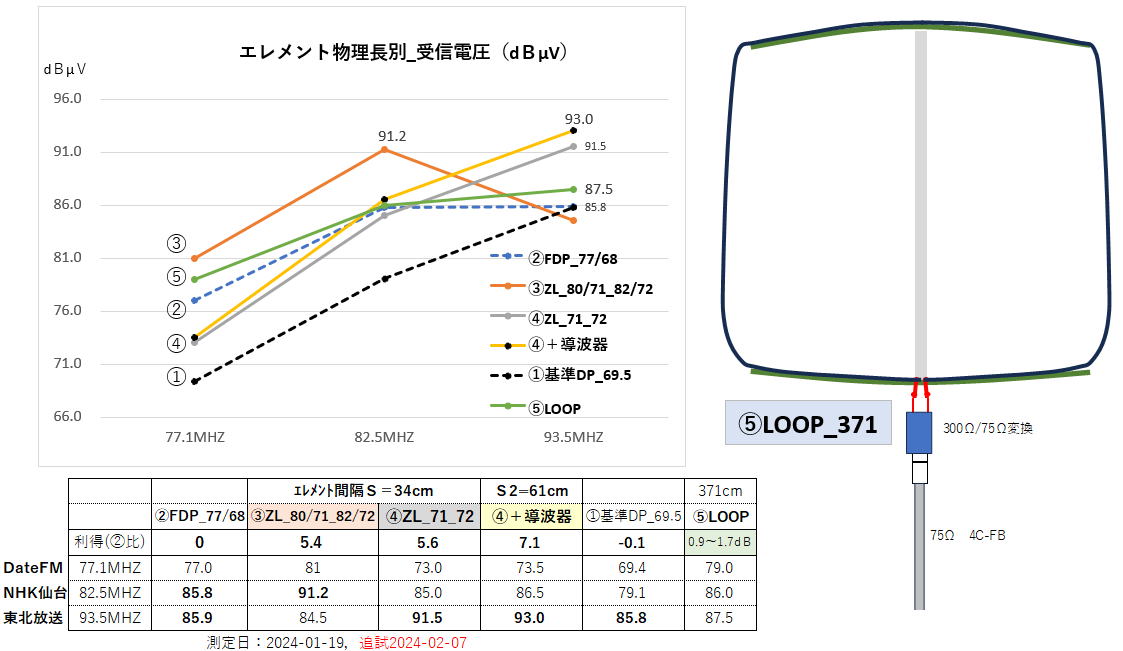

2024-02-06までのアンテナ試作結果（82.5MHz用, 93.5MHz用）と
参考例１～５ について
Ｒf／Ｒａ比 および Ｒａ を軸にした分散図を作ってみました。
参考例２ は輻射器のものＦＤＰ(フォールデット・ダイポール）なので，1.000の位置に参考表示しました。
輻射器の全長が 0.420λ～0.445λ に分布していることについて
結構奥深いので要点だけ・・・
・ 半波長ダイポール（フォールデットダイポール含む）は０．５λよりわずかに短い長さで目的周波数に共振※
（※給電インピーダンスの虚数部がゼロとなる）
・ エレメントが絶縁被覆導線の場合，絶縁被覆の誘電率による波長短縮も発生
（ 支持物（塩ビ管やグラスファイバーロッド，木材等の絶縁物）の影響もありそう ）
・ ３００オーム平行フィーダは
本来の給電線としての用途（伝送モード）では大地や近傍の金属等の影響は限定的で，
波長短縮率の試験環境が規定されており，
その値は ０．８５（１０ＭＨz）・・・ 今回仕入れたフィーダーの仕様。
０．８５ 程度 ・・・ 参考文献(12)
０．８２～０．８５ ・・・ 参考文献(13) ＣＱ出版 アンテナ・ハンドブック 1990第版 p343
一方，
アンテナ素子として使用した場合（放射モード）では，
単線の導体を用いたダイポールアンテナと同様に，直下の地面（や近傍の金属屋根等）からの反射波の影響を
受け共振周波数や放射抵抗が変化します。 また絶縁被覆やエレメント支持（添木）材の誘電率も影響。

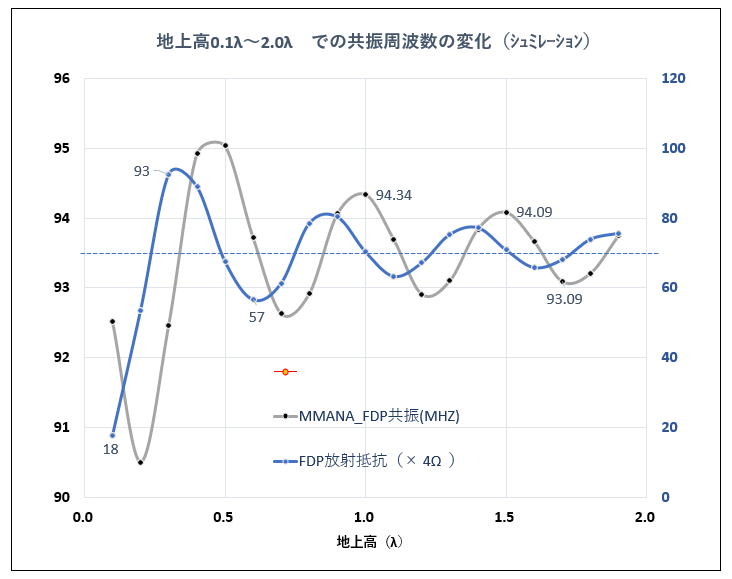

以下の図は，ＭＭＡＮＡにて，フォールデットアンテナ（裸導線）の
地上高（リアルグランドを選択）を変化させた場合の，共振周波数・放射抵抗のシュミレーション結果です。
このシュミレーション結果から
短波帯（波長１００ｍ～１０ｍ）のアンテナの場合，
自宅の庭や屋根の上で 1/2波長以上の高さに設置できることは希れであり，多くの場合，
設計値より共振周波数が下がる環境と推察。
一方、
ＶＨＦ帯（波長１０ｍ～１ｍ）とくにＦＭ放送周波数帯（波長４～３ｍ）の場合，
地面や金属屋根からアンテナを 1/2～１波長離すことが可能であり，
1/2波長以上の地上高では共振周波数が一定幅以下で変動し収束傾向をもつことが判ります。
フレネルゾーンの視点から
第一フレネルゾーンは送受信アンテナの前面だけでなく，アンテナ直下や背面（アンテナから０．５半波の範囲）も含まれます。
このことから地上高1/2λ以上の確保はけっこう重要。
結 論
短波帯（30MHz以下）のアンテナ製作事例は固有の設置環境(地上高・近傍に構造物有無など）や、
エレメント素材（裸線？被覆導線？平行フィーダ等）に適した出来上がり寸法となっていると考えられる。
よって輻射器の寸法を決める係数は僅かに小さくなる方向にシフトする傾向が伺えます。
ＦＭ放送帯の屋外設置アンテナの場合は，１波長前後の地上高で運用する前提で設計してよいので、
Ｋ＝ ０．９０ （フォールデットダイポール全長 ０．４５０λ）あたりからカットアンドトライを始めるか
Ｋ＝ ０．８９ （ 同上 ０．４４５λ）で製作し無調整で使用するのもひとつの選択子となります。
※自身の限られた試験環境で辿りついた値は Ｋ＝0.８８５ でしたが，
一連の試作・評価結果からは，０．８９のほうが良いと思われる場面もあり，
次回はこの値で設計評価したいと思っています （2024-05-18）
【とりくみ，１－２】 平行フィーダ・アンテナ（平行フィーダを用いたアンテナ）の試作

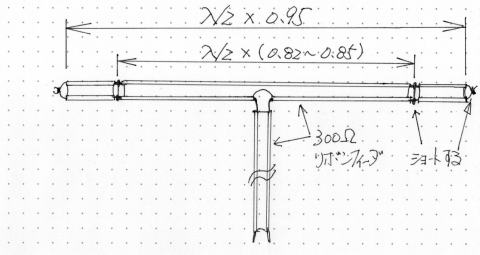

広帯域_フォールデットＤＰ として照会されていた文献の写し
これをヒントにして、
ＦＤＰ_77/68を試作しました
３００Ωの平行フィーダ（給電線）を用いた，ＦＭ放送受信用
フィーダ・アンテナ（フォールデット・ダイポール形）を試作しました。
・ ＦＤＰ_86.5cm（（エレメント中心～端までの長さを86.5cmとした意味での呼称）
・・・適当なサイズで作り共振周波数測定・・短縮率（仮置き）を求め ⇒ ＦＤＰ_67cm以降のアンテナを作成した。

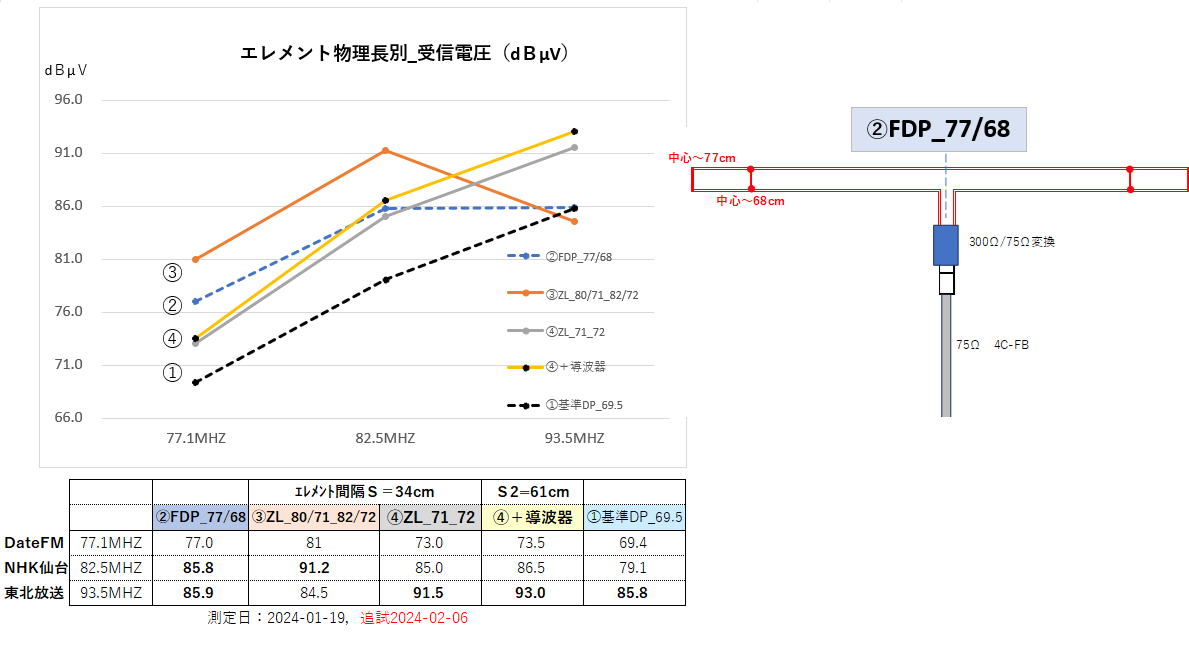

・ ＦＤＰ_67cm ・・・基準にしているDP_69.5cmより利得が 1.7dＢ不足
・ ＦＤＰ_68cm ・・・基準にしているDP_69.5cmより利得が 0.6dＢ不足 ・・・【まだエレメント長不足ぎみ】
・ ＦＤＰ_76cm＆67cm（広帯域化を図ったアンテナ、77cmノエレメントの67cm位置で短絡片を設けたもの）
・・・基準にしているDP_69.5cmと 利得が ほぼ合致（0.2dＢ大）
・ ＦＤＰ_77cm＆68cm ・・・基準にしているDP_69.5cmと 利得が ほぼ合致（0.1dＢ大）
93.5MHzだけでなく82.5MHzの利得もアップ
３００Ωの平行フィーダ（給電線）を用いた，ＦＭ放送受信用 フィーダ・アンテナ（ＺＬスペシャル形）を試作しました。
・ ③ZL_80/71_82/72 （広帯域型のFDPを 輻射器 と 反射器に用い位相給電）
・・・比較対象とした②FDP_77/68 より利得が 5.4dＢ増加（82.5MHzにて） 狙った利得増（４dＢ）を越える成果
・・・比較対象とした②FDP_77/68 より利得が 1.4dＢ減少（93.5MHzにて）
②のような広帯域特性狙ったが残念
・ ④ZL_71_72 （93.5MHz用のFDPを 輻射器 と 反射器に用い位相給電）
・・・比較対象とした②FDP_77/68 より利得が 0.8dＢ減少（82.5MHzにて）
・・・比較対象とした②FDP_77/68 より利得が 5.6dＢ増加（93.5MHzにて） 狙った利得増（４dＢ）を越える成果
・ ④＋導波器 （④に６８ｃｍの輻射器 を追加し、3素子形にした）
・・・比較対象とした②FDP_77/68 より利得が 0.7dＢ増加（82.5MHzにて）
・・・比較対象とした②FDP_77/68 より利得が 7.1dＢ増加（93.5MHzにて） ④より＋1.5dＢの利得増が得られた
※導波器の追加でブーム長が３倍になり，ちょっとデカい！！
③④の諸元など
・ 放射器（Ｒａ）の波長短縮率 ０．８８５ ⇒ 全長 0.4425λ （ＣＱ出版社のアンテナハンドブックでは 0.445λ～448λ）
・ 反射機（Ｒｆ）の長さ １．０１４Ｒａ （ＣＱ出版の参考文献では 1.02Ra～1.045Ra ）
・ エレメント間隔（Ｓ） ３４ｃｍ （ＣＱ出版の参考文献では 0.11λ＝35cmの方が良かったかも？）
④＋導波器 形について
・ 導波器（Ｄ）の長さ ０．９５７Ｒa （３00Ωフィーダ_68cm 0.957×Raは アンテナハンドブック p120から引用 0.94～0.97）
・ エレメント間隔（Ｓ２） ６１ｃｍ

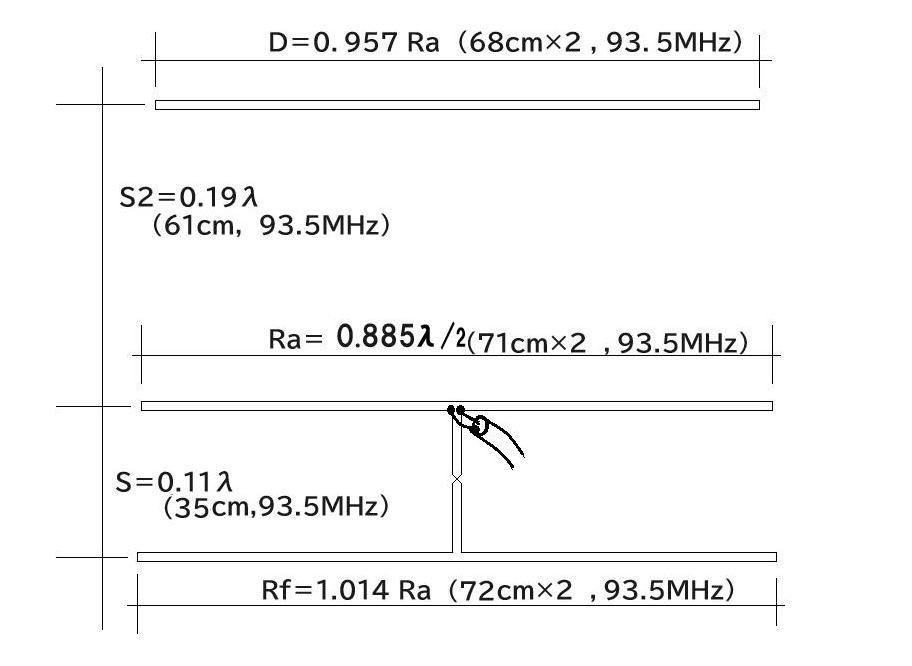

ＺＬスペシャルアンテナ（導波器付き ZL_71_７２ ）寸法図
・ ３００Ωの平行フィーダの放射モードでの波長短縮率は，限られた環境で得られた ０．８８５を用いました。
次回は ０．８９０で設計・評価してみたいと思っています。
・ Ｒf＝1.014Ｒa は攻めすぎと反省、1.02Ｒaで良いと思います。
・ ７１cm×２ と表記しているのは、中心から端までの距離が71cm、エレメントの全長はその2倍という意味です。
・ Ｓの長さを実測したところ，なぜか36ｃｍ！！ 原因は位相給電フィーダの長さを35cmにした為・・・。
ＳがＲaとＲfのエレメントの幅分広がったため・・・。
・ 導波器も３００Ωのフィーダーを使用しています。
・ 給電部にコネクタ付きの短い同軸ケーブルを直付けしました。 中継コネクタを介して長いケーブルと接続して使用。

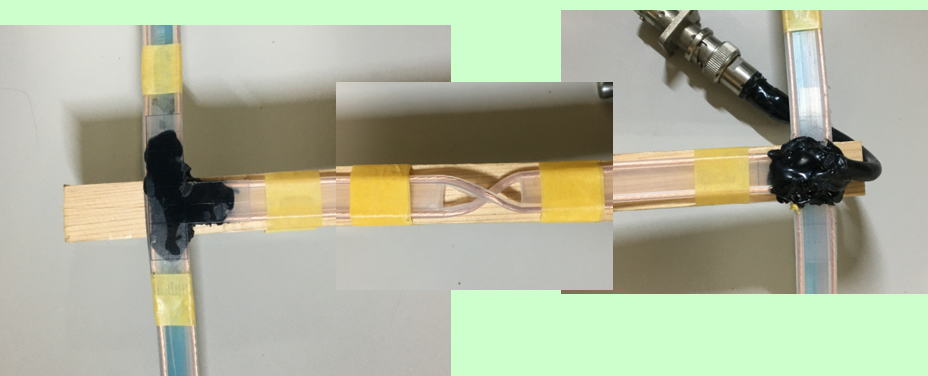

・ 給電部および反射器と位相給電部の電気的接続部（ハンダ付け部）については，
移動運用時の組み立て・分解時に機械的ストレスを繰り返し受けることから，グルーガンを用いた補強をしました。
・ 300Ωフィーダを角材やプラポールへの固定は，組み立て・分解の繰り返しを考慮して，紙テープ（塗装養生用）を使用しています。

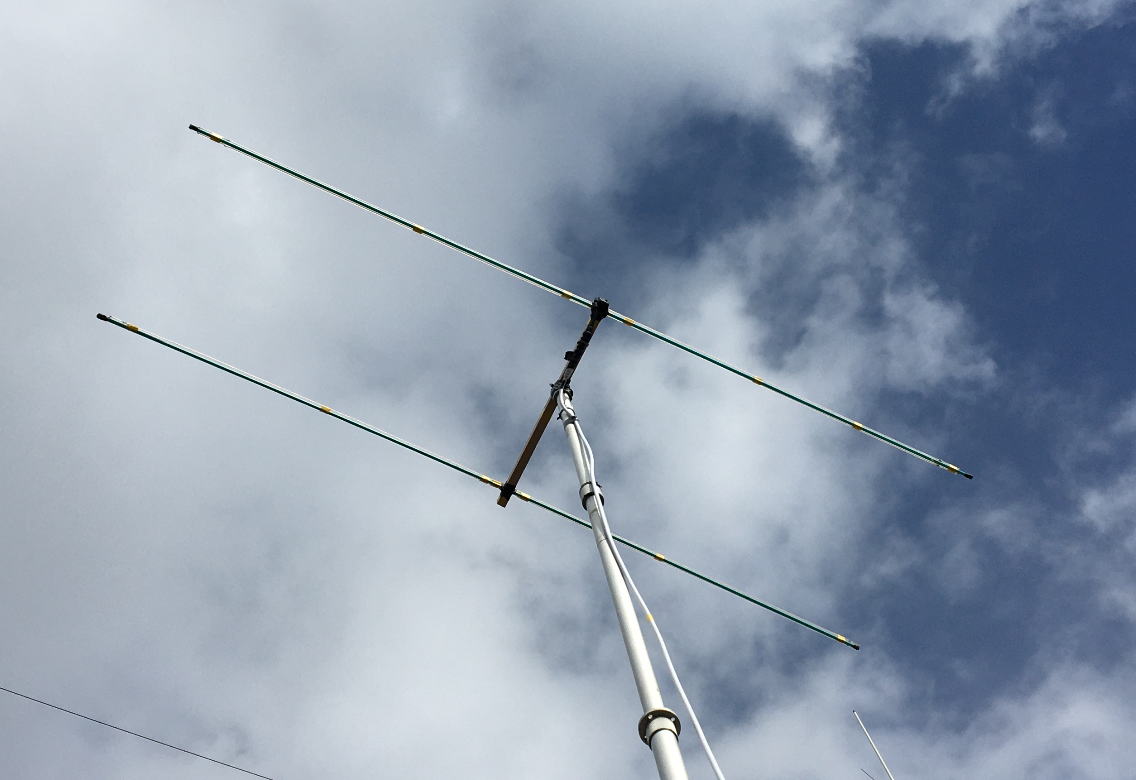

④ＺＬ_71_72 地上高7.5m（自宅２Ｆベランダ＋4.5ｍ）に上げた際の写真
導波器71cm×２、反射器72cm×２、ブーム40cm 全重量290g（市販の２素子型の約1/3 と軽量 ）

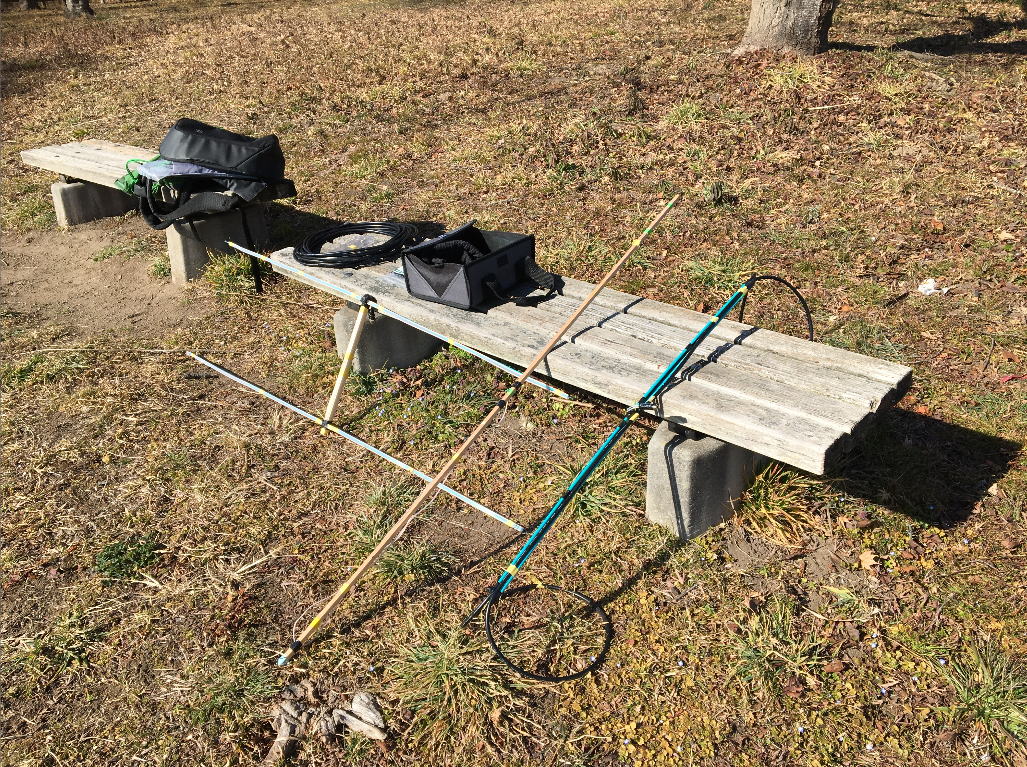

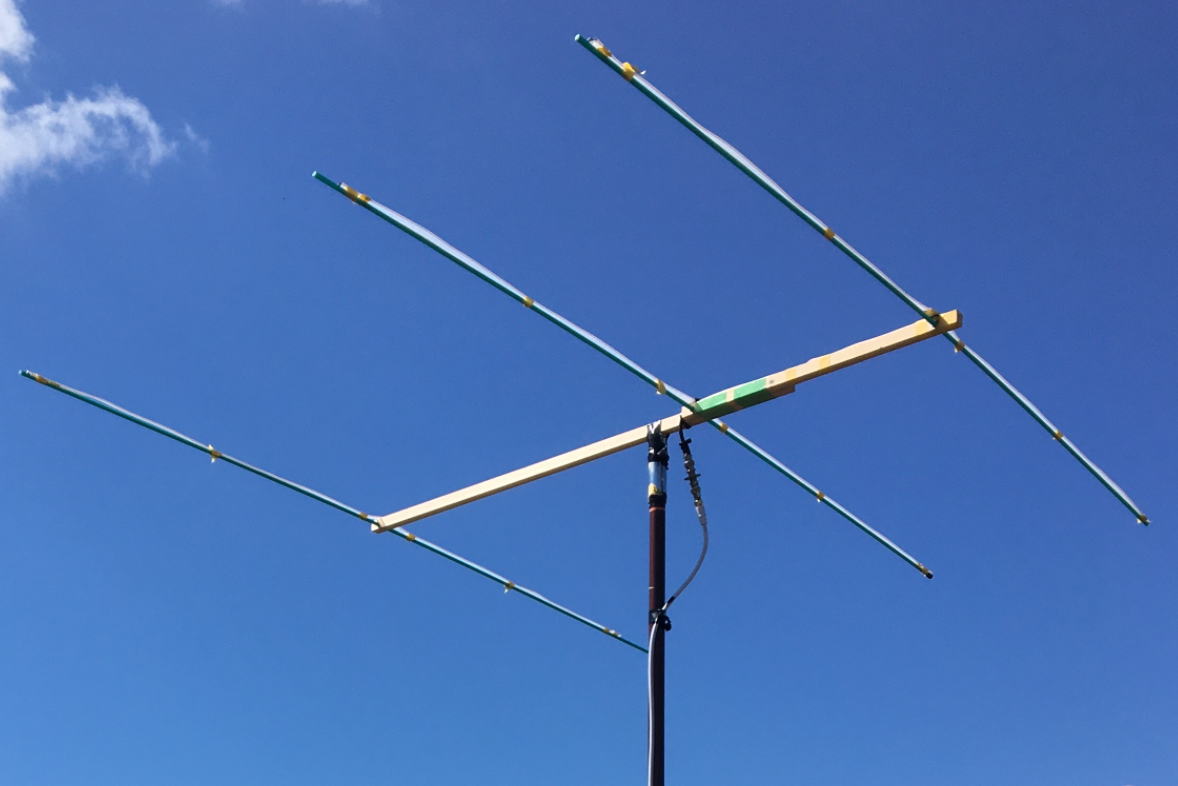

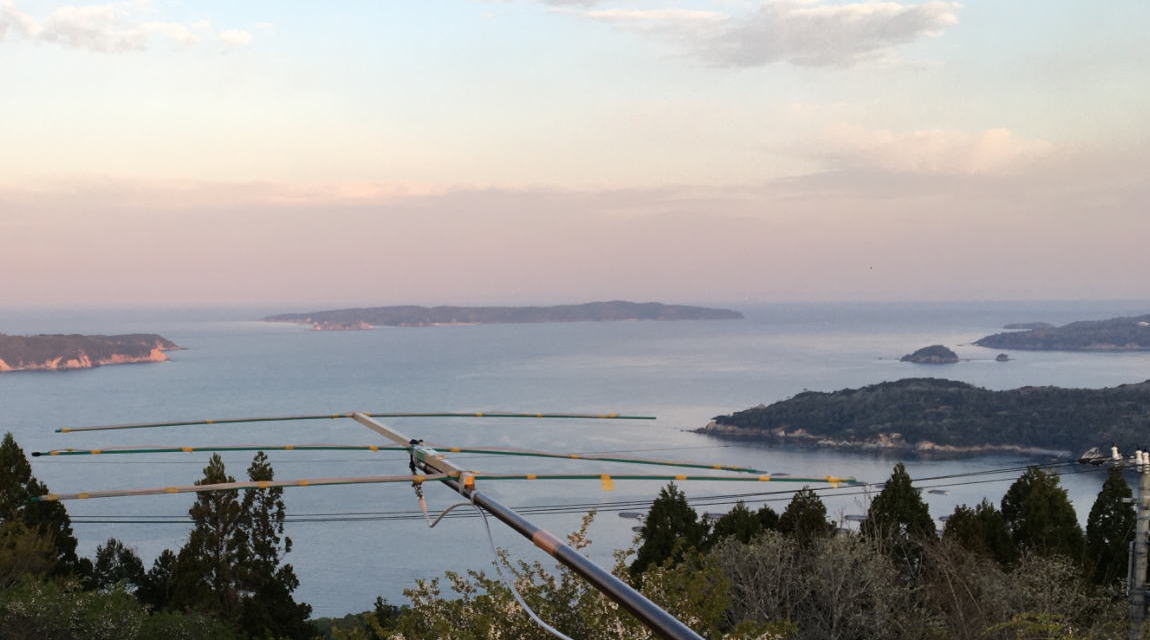

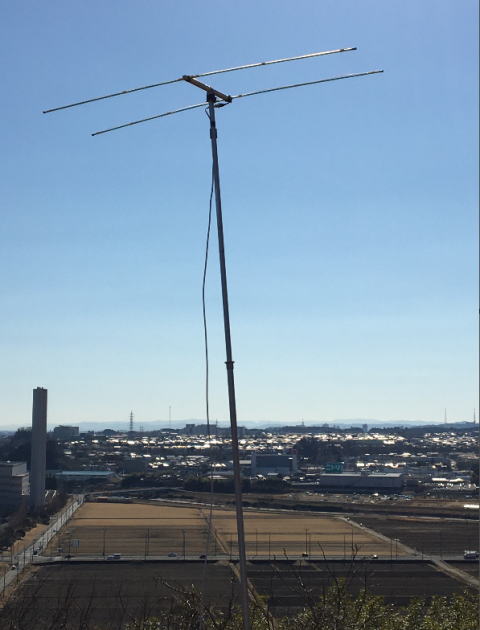

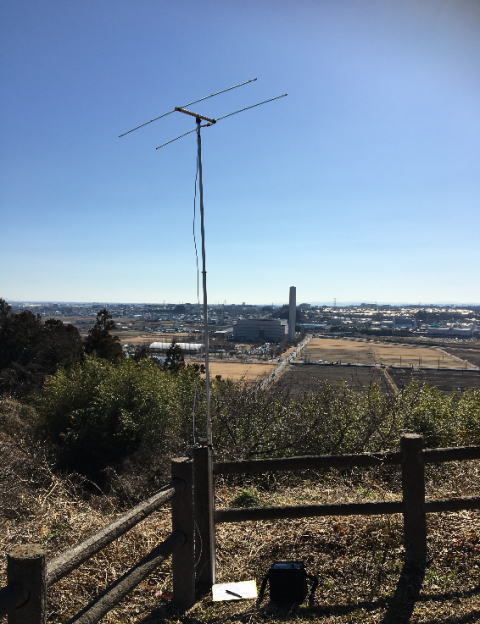

④’導波器付き ＺＬ_71_72 の移動運用時の姿
軽量なので，グラスファイバ伸縮ポールの先端部に電工テープで固定できてしまいました（お勧めできませんが）。
ブームは手持ち材料の都合で接ぎ木しています。 ・・・・ブームが木材のため雨天時には使用できません。
ブームの穴あけ精度（平行度）を出しやすい角材（木製）を採用したのですが・・・，
ブームの接ぎ木部分のロックピンとエレメント貫通穴の加工精度の悪さが災いし，
移動運用を繰り返しているうちにエレメントの平行度がとれない状況になってしまいました！ （2024-04-21 牡鹿半島で運用した際の写真）
そこで，塩ビパイプ（外形26mm）を使ったブーム作りに挑戦。
安物ドリルスタンドの横ぶれ対策の目途がつき，以下写真のようなエレメントの平行度がとれたブームが出来たのですが
安物ドリルスタンドがいとも簡単に壊れてしまい､最初で最後の作品になってしまいました！
今後，県外ＦＭ局(78.6MHz)のアンテナも作ってみたいと思っていたので・・・思案。
近所のＤＩＹショップにレンタル工房があったのを思い出し，
覗いてみたら・・・リョービ製と思われるボール盤が置かれており
購入材料の加工なら30分間無償， 延長は５００円/３０分。
持込材料の加工は 500円/30分
ドリルの刃は各自準備とのことでした。

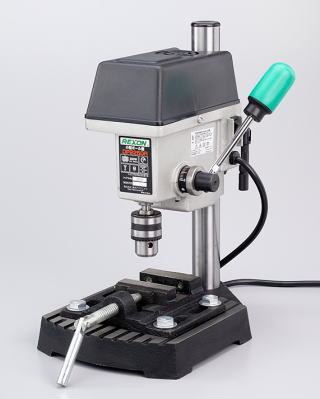

↑ＤＩＹショップのレンタル工房 ↑自宅用 小型ボール盤（ＲＥＸＯＮ ＤＰ２２５０Ｒ）

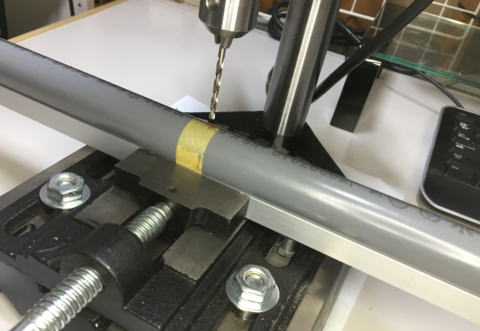

丸パイプに平行な穴を開ける治具を検討してみました
パイプをこの治具に養生テープ等で数か所固定することで，
平行な複数の穴あけができます。
小型ボール盤のバイスで挟んでみました。
【とりくみ，１－３】 同軸ケーブルをエレメントに用いたＬＯＯＰアンテナの試作
⑤ＬＯＯＰ_３７１（ＬＯＯＰ周長371cm）の登場
⑤ＬＯＯＰ_371 アンテナ頂部地上高7.5mに上げた際の写真
緑色に見える棒がプラポール（直径5.5mm）。
⑤LOOP_３７１ アンテナ
（構造と受信電圧測定の概要）
同軸フィーダ Ｓ５Ｃ-ＦＢ(黒色 ４ｍ弱）の網線部分を輻射器とする周長１λのループアンテナ
エレメントの上下部分をプラポール（緑色 5.5φ×1.8m
を2分割）で支持 する構造を採用。
給電点に ３００Ω：７５Ωの変換器を接続し，
給電線に ４Ｃ－ＦＢ（７５Ω）×５．２ｍを 接続して受信レベルの測定を行った。
アンテナマストにはアルミ収縮ポールを使用しました。
写真はＬＯＯＰ頂部が地上高７．５ｍ （２Ｆベランダの３ｍ＋アルミ伸縮ポール４．５ｍ）
（設計周波数 82.5MHzのつもりで，３．７１ｍ（延長率1.03)で試作したのですが・・・・）
周長を 3.71ｍ にして ＬＯＯＰアンテナを製作したところ。
実測した共振周波数 81.3MHz （LOOP頂部の地上高7.5m (２Ｆベランダ ＋4.5m） にて）
結 果：ＬＯＯＰの周長（ｍ）＝1.0054×300/設計周波数(MHz）
※共振周波数の測定法・正確性に課題あり，追試方法検討中・・・・。
（ＬＯＯＰ周長の延長係数について）
今回使用したＳ５Ｃ－ＦＢ（マスプロ電工）の外部導体の外形は5.8mmであることから
ＭＭＡＮＡで，半径R=2.9mmの裸導体を使用した場合の共振周波数をシュミレーション
シュミレーション結果： 共振周波数 ８８.197MHz， インピーダンス127.2Ω （リアルグランド地上７.5ｍ）
よって、
5.8φの裸導線（またはアルミパイプ等）を使用した場合
ＬＯＯＰの周長（ｍ）＝1.09１×300/設計周波数（MHz）
※短波帯で２φ程度の裸線を使用した場合 延長率 1.03
※ＶＨＦ帯で６φ程度の裸線を使用した場合 延長率 1.09 となる
Ｓ5C-FB を使用したときに 延長率が 1.0054 に見えるのは
Ｓ５Ｃ－ＦＢの外皮（誘電体）による短縮率が 0.92 あたりの値をもっており相殺されたと推察。
※ ＬＯＯＰアンテナのエレメントに延長率が必須な理由・・・・・こちら（参照先を準備予定）
（共振周波数付近および1.15倍の周波数での実測利得について）
共振周波数の1.01倍にあたる 82.5MHzで ０．２dＢd
〃 1.15倍にあたる 93.5MHzで １．７dＢd の利得をもつ事を確認した。
※共振周波数の測定法と正確性に課題あり，追試方法検討中・・・・。
（次回、同様形式のアンテを作る場合に追及したいこと）
給電点のインピーダンスの変化が気になるが，
設計周波数の１．５倍の周波数までの利得増加が見込めるので周長を延ばし，
ＦＭ放送帯をフルカバーすることが可能？
この時の利得カーブを描いてみたい！
【とりくみ，１－４】 試作したアンテナのフィールド試験
④ZL_71_72（ＺＬスペシャル_２エレメント）アンテナにて １０６．２dBμＶ
の受信電圧、
利得は５．２ dＢd （←①基準ＤＰ_６９．５ の受信電圧との差）
受信機のメーターが気持ちよく振り切れ・・・・！
自宅２Ｆ_ベランダから海抜80mの公園に場所を変えて、
３種類のアンテナ（④①⑤）の受信電圧を測定
※地上高２～４．５ｍの間で，地上高が約３ｍ高のときが最も受信電圧が大であった。
④ＺＬ_71/72の 海抜80mの公園で実測したフロントゲインは
５．２dＢd (自宅ベランダでは５．７dＢd）
指向特性（水平面）は下図のとおりです
④ＺＬ_71/72の ＭＭＡＮＡによるシュミレーション結果（参考）
フロントゲイン_４．７６ dＢｄ Ｆ/Ｂ比_１３．３dＢ
・ ２素子八木アンテナの最大利得は４．７dＢd（６．８dBi）程度であることから，
ＭＡＳＰＲＯおよびＤＸアンテナのアンテナ利得の単位はdＢdと判断。
・ ④ ＺＬ_71/72 の利得カーブを 鎖線で
導波器付き ＺＬ_71/72 の利得カーブを 一点鎖線で示しました。
自宅ベランダ環境で５．６dＢd（ＺＬ）とか ７．１dＢd（導波器付きＺＬ）の利得が
確認しているものの，40～50m離れた裏山の影響が懸念される為，
ＭＭＡＮＡによるシュミレーション結果を引用しました。
⑤ＬＯＯＰ_３７１（設計周波数82.5MHz）について
距離 9.7km 海抜 80m 城址公園
距離 27.9km 海抜 100m 大高森 での受信電圧を示したグラフです
LOOPアンテナの特徴など
・広帯域であり，
設計周波数より高い周波数で利得増がみられた
・ダイポールアンテナと同様，単体で使用時は，マルチパス排除力は期待できない
また背面 数ｍ～数十ｍにある構造物や樹木での反射波の影響を敏感に受ける。
※八木系アンテナは，反射物が作った定在波の山や谷の中に各素子が跨るためか，
ＬＯＯPアンテナやＤＰアンテナ程の敏感な影響を受けにくい感触があった（メモ）
【とりくみ_その２． 現行の_家庭用ＦＭアンテナの特徴・傾向について 】
（工事中）
マスプロ電工の屋外アンテナ（３機種）
・ ＦＭ８Ａ
・ ＦＭ５Ａ
・ ＦＭ２Ａ
ＤＸアンテナ
日本アンテナ
資料調査中
以上
遠距離受信_成果new
は・・・・こちら
